How to install Netgate Security Gateway SG-2100

SeonJaeLee 2022. 8. 24. 13:34

우연한 기회에 netgate SG-2100을 세팅하게 되었네요~ ^_______^;;

일반 공유기를 사용하고 있던 곳이고 내부에 서버와 NAS를 사용한다고 하시며 서비스 지연 현상 때문에

담당자님이 검색하여 직접 구매하였지만 세팅에 한번 실패하시고 도움 요청을 주셨습니다!

공유기와 방화벽의 중간(?) 정도 느낌입니다.

설정 환경

WAN

Mode : Static

IP : 58.x.x.187

Netmask : 255.255.255.248

Gateway : 58.x.x.185

LAN

Mode : DHCP

IP : 192.168.50.1

Netmask : 255.255.255.0

일부 대역 static으로 혼용

1. 처음 연결

장비 부팅 후 PC를 LAN1 ~ 4중 한 곳에 연결

연결된 PC의 네트워크 인터페이스는 DHCP 또는 192.168.1.100/255.255.255.0으로 설정

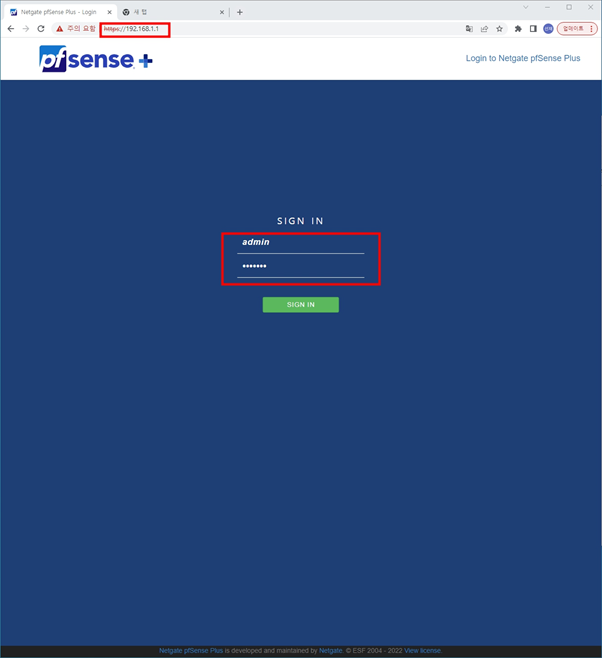

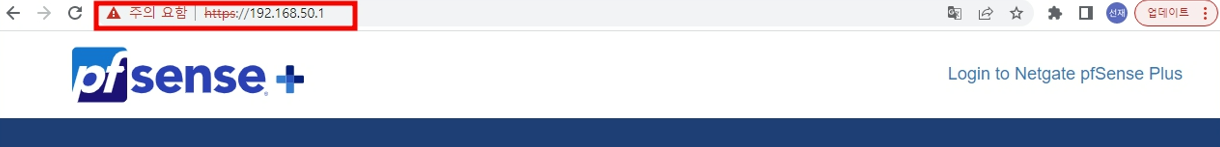

2. Web 접속

URL : https://192.168.1.1

기본 계정 : admin / pfsense

3. Wizard 설정 진행

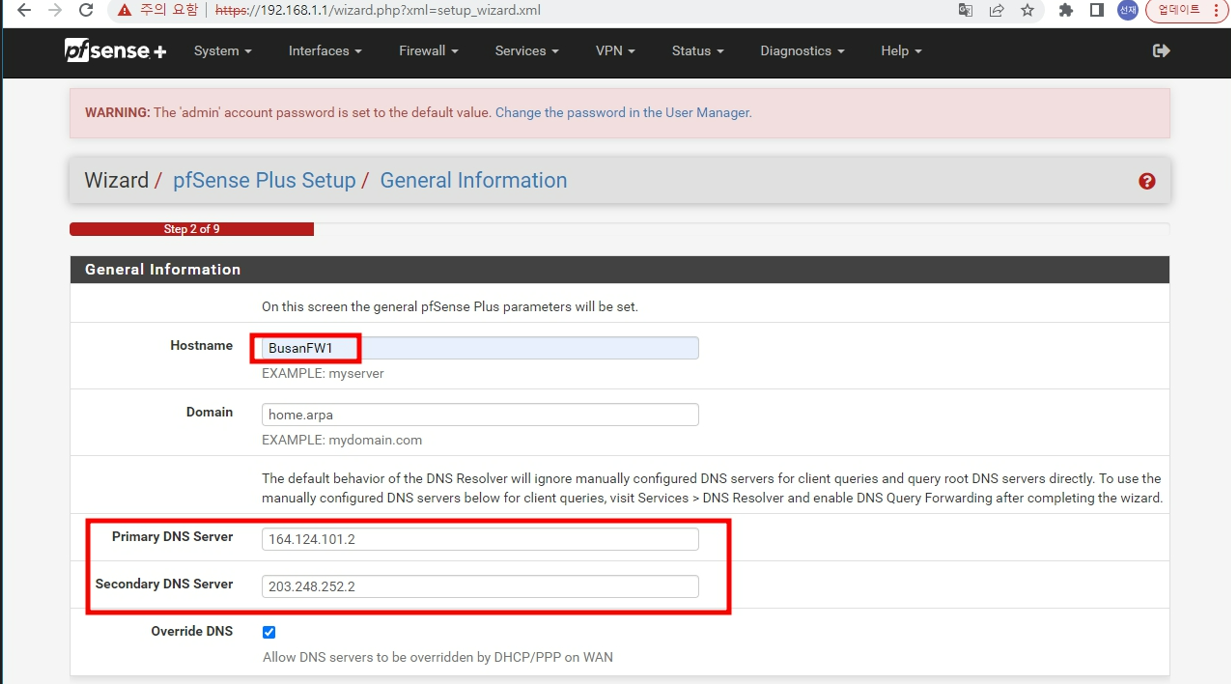

Hostname / DNS Server

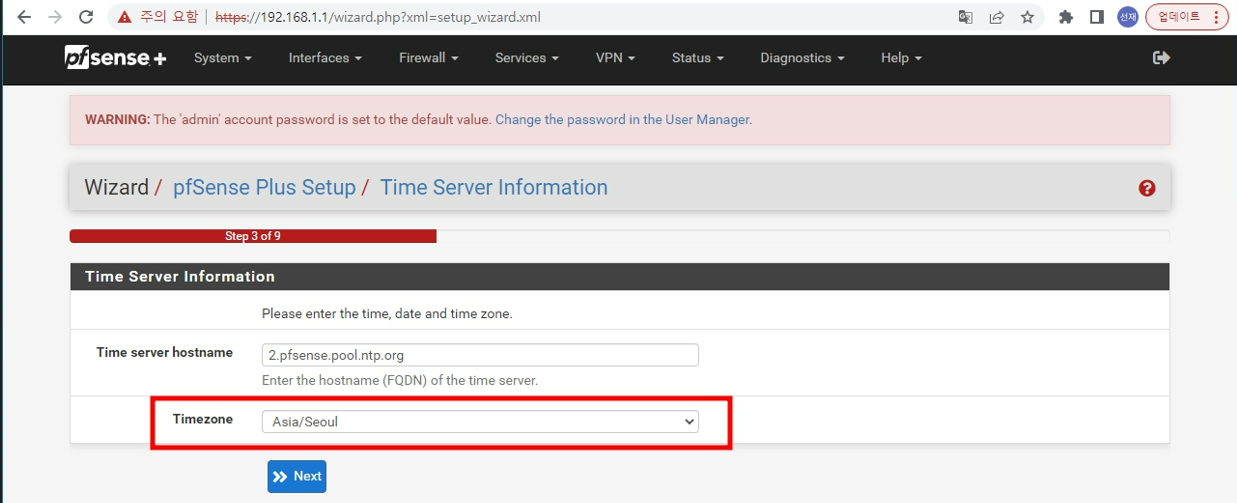

TimeZone

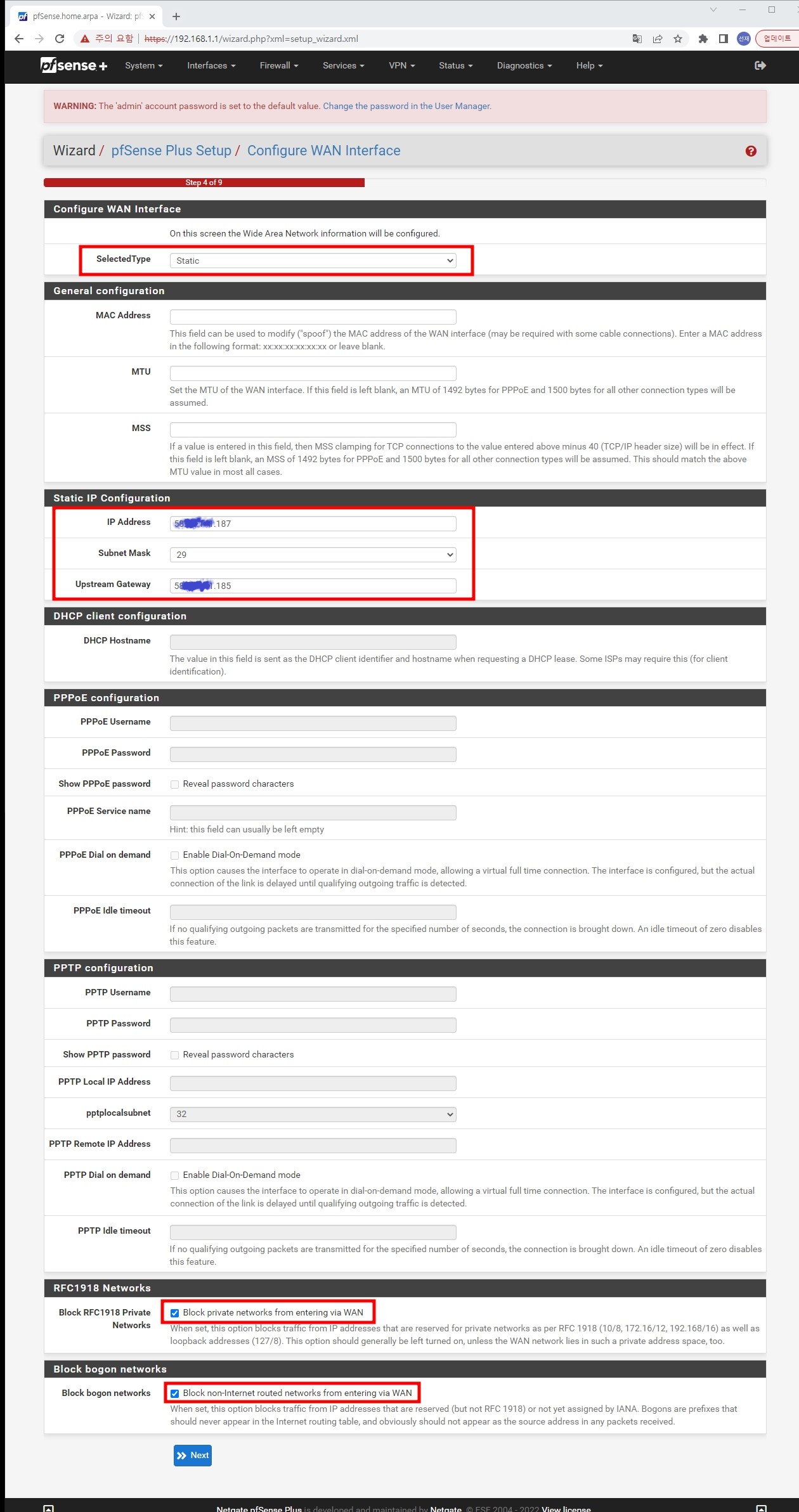

WAN

사설 IP로 WAN 설정할 경우 최하단 체크 박스 두 개를 해제하여 사용

외부와 연결된 인터페이스 세팅입니다. 상단에서 자동으로 IP를 할당받으신다면 DHCP로 하시고 특정 IP대역을 받으셨다면 Static으로 설정하시면 됩니다.

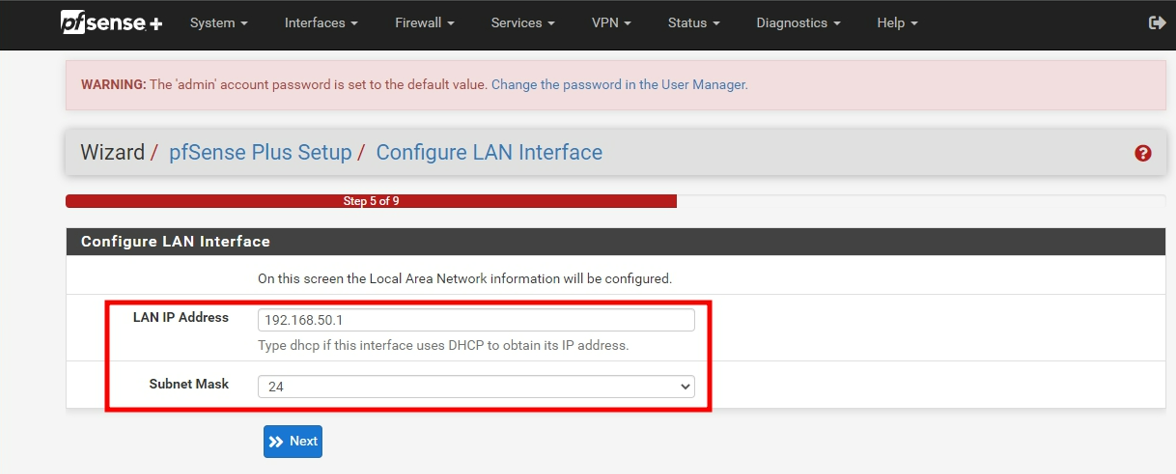

LAN

내부를 DHCP로 설정하고 특정 IP들만 고정으로 사용 예정이지만 위자드에서는 네트워크 대역만 설정하고 이후 재설정하겠습니다.

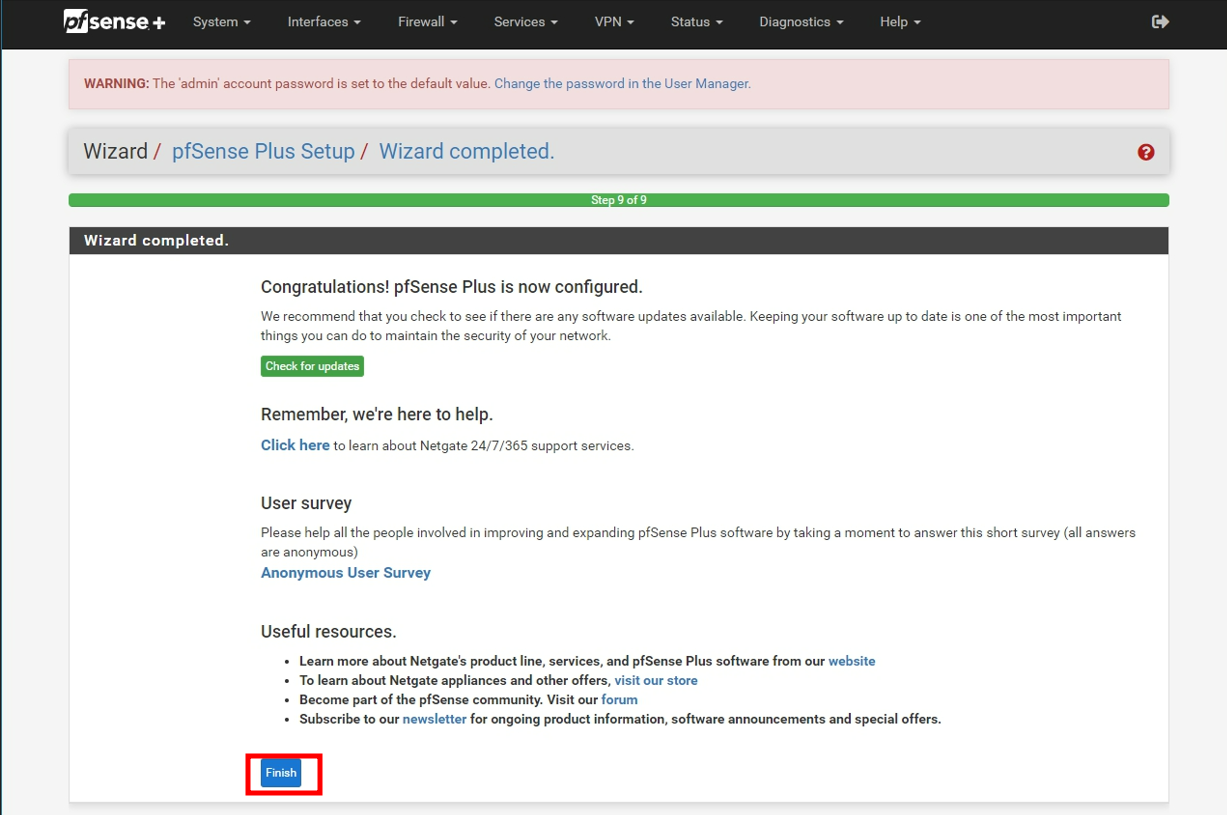

Completed

Finish를 누르면 적용이 됩니다.

4. 추가 설정

재접속

각자 설정한 변경된 LAN IP로 접속합니다.

https://192.168.50.1

> 접속되지 않을 경우 PC에 세팅된 IP가 192.168.50.x인지 확인하고 IP가 다르면 DHCP인 경우 랜선 재 연결. Static일 경우 192.168.50.x로 재설정합니다.

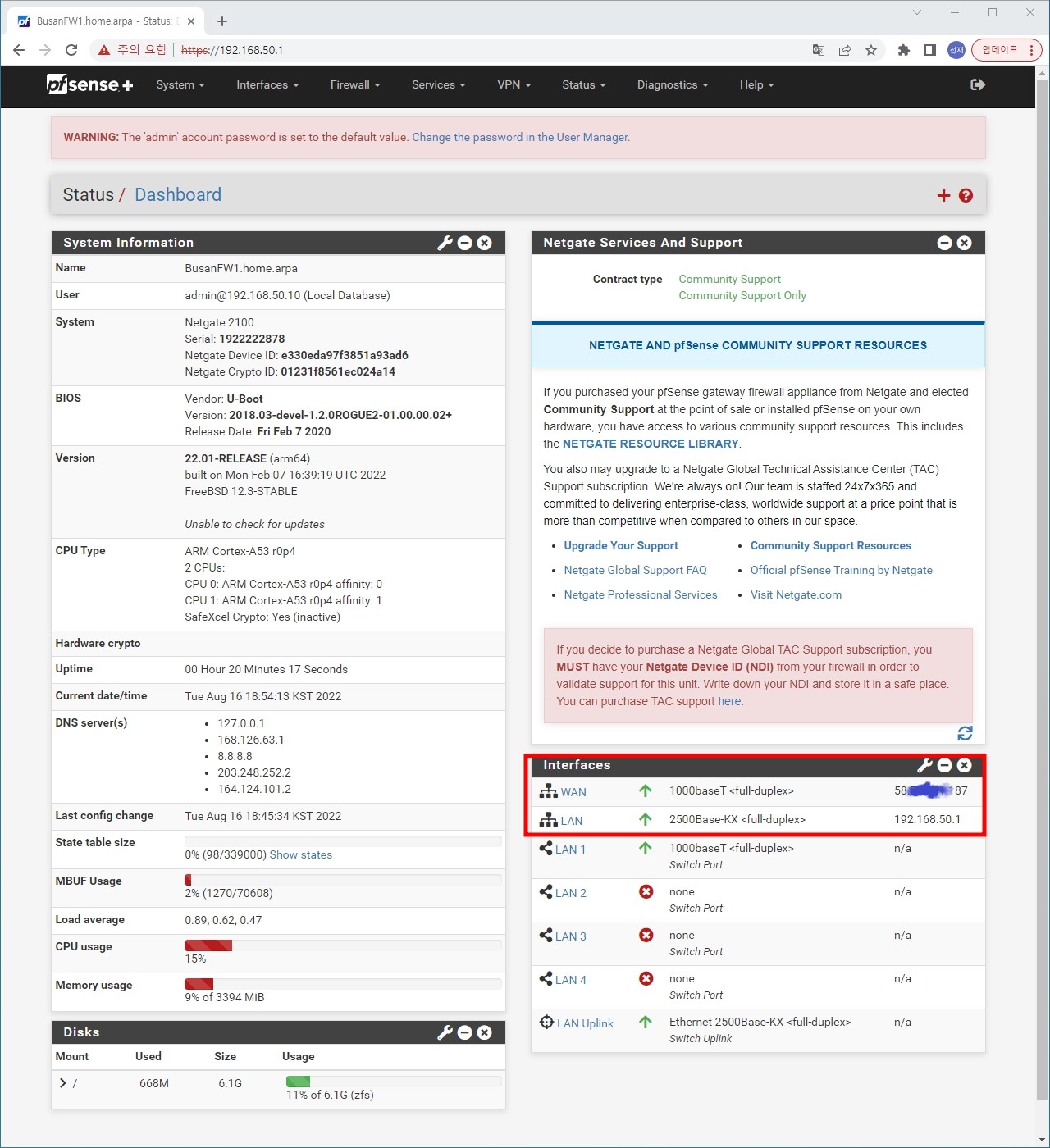

첫 화면 WAN & LAN IP 확인

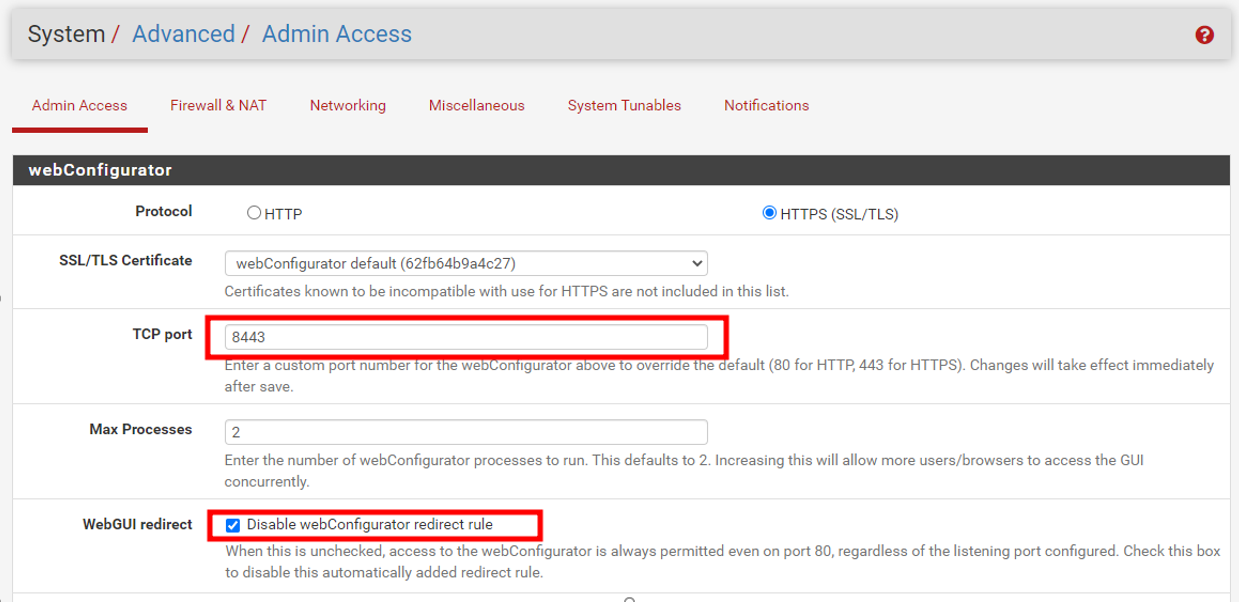

WebManageMentPort 변경

추후 443 포트를 내부 서버로 PortFowarding 예정이므로 기본 web 접속 포트를 변경합니다.

위치 : System > Advanced / Admin Access

TCP Port 443 -> 8443 변경

WebGUI Redirect : Check ( 80 포트의 자동 활성화 disable )

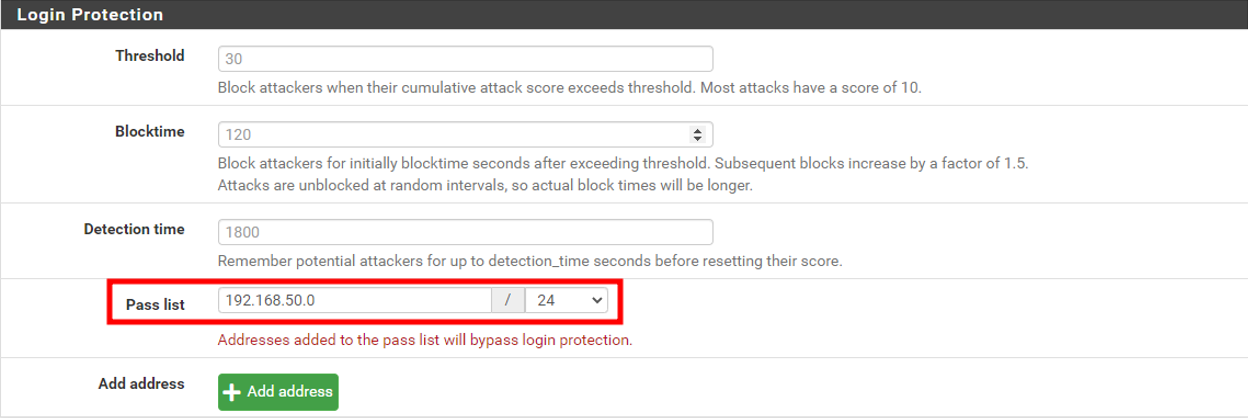

Passlist : 로그인 보호 모드 예외 주소 ( 1800초 동안 30회 로그인 실패 시 120초 동안 차단 )

변경된 포트로 재접속 https://192.168.50.1:8443

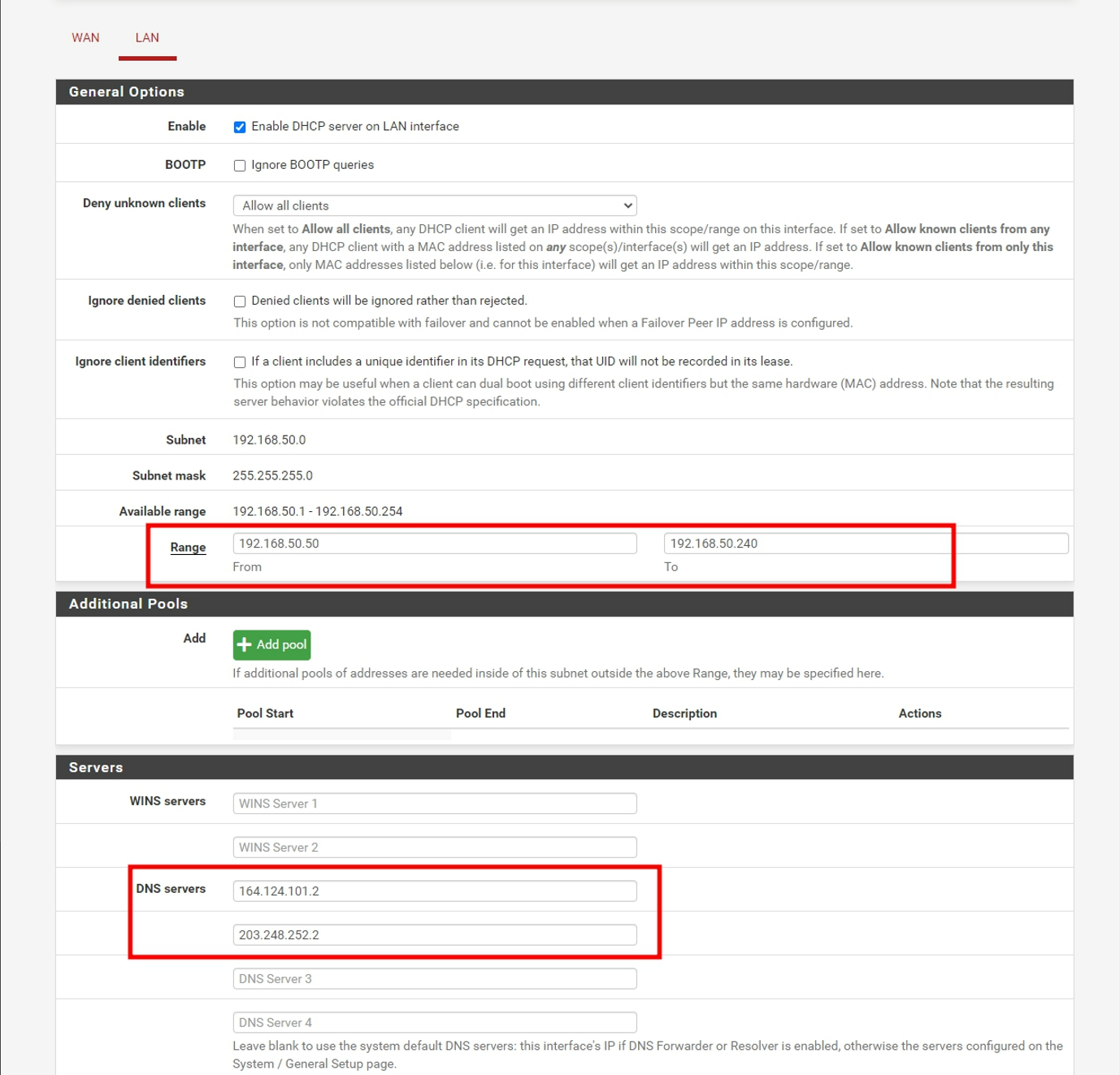

LAN DHCP Setting

위치 : Service > DHCP Server > LAN

Range 192.168.50.50 ~ 192.168.240

> 2번 ~ 49번까지는 Static 사용을 위해 남겨 두었습니다. ( 필요 없다면 기본 설정으로 진행 )

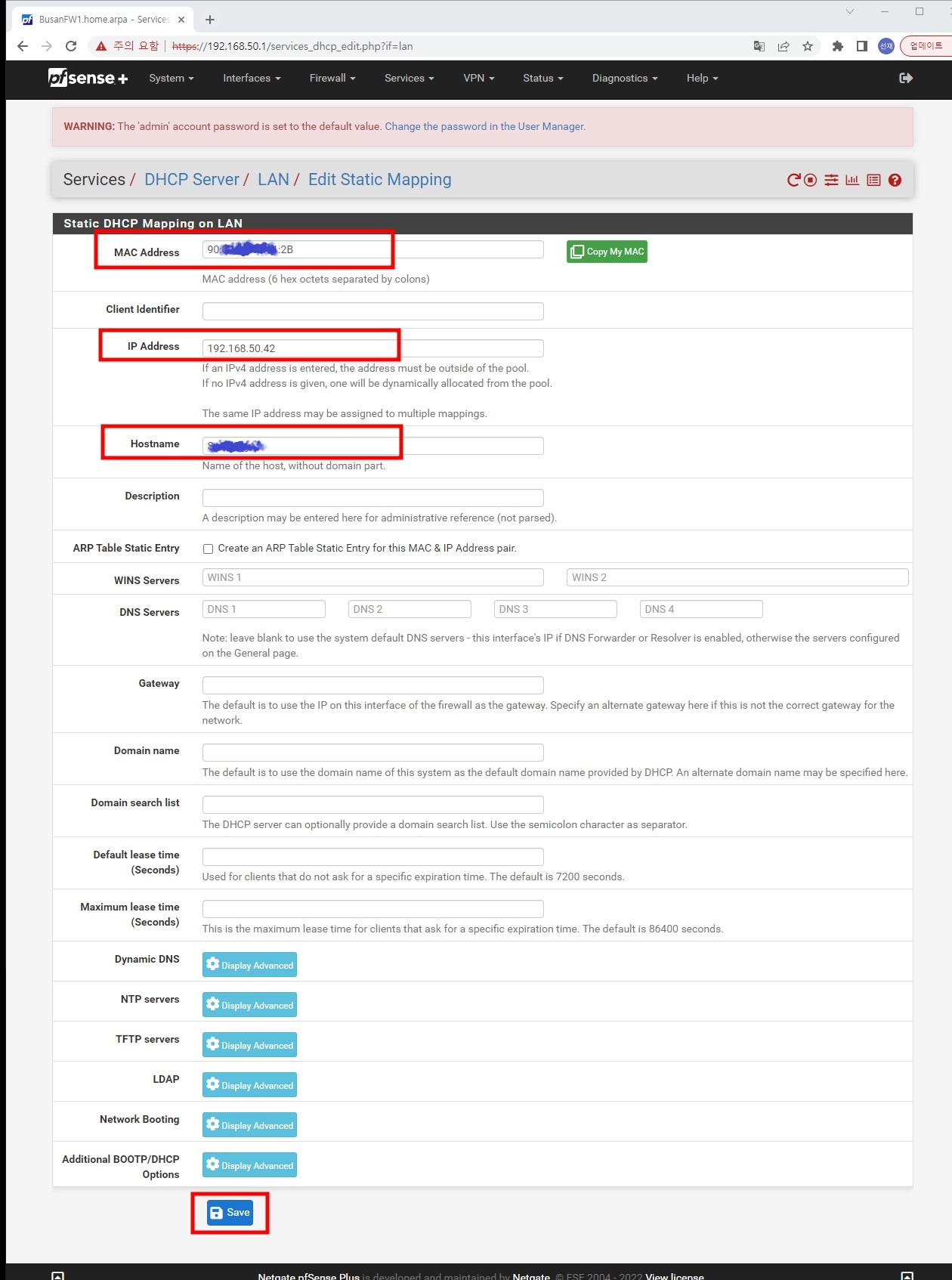

공식 매뉴얼에 따르면 DHCP Pool 범위에 포함되는 IP는 Web에서 Static으로 할당할 수 없으며

콘솔 모드에서 php 파일을 수정하여 설정이 가능하도록 만들 수 있다고 합니다. 개인적으로 추천드리지는 않습니다.

STATIC 설정되어있더라도 원치 않는 클라이언트가 미리 IP를 먼저 받아간 상황에 대해 언급하고 있네요.

공식 매뉴얼 발췌

Static Mappings Inside DHCP Pools

While ISC dhcpd will allow a static mapping to be defined inside the DHCP range/pool, it can result in unexpected behavior.
ISC dhcpd only checks via ping to ensure that an IP is not actively in use when making assignments. Making a static mapping does not “reserve” that IP out of the pool. The static mapping in this case merely represents a preference for an IP and others are not prevented from taking the IP if it is not in use.
An example: If the DHCP pool is from 192.168.0.10 to 192.168.0.250, and a static mapping is defined for 192.168.0.25. If the PC that normally has 192.168.0.25 is ever offline another device could be assigned 192.168.0.25. When the other machine powers back up it will not be able to get 192.168.0.25 because it is currently in use.
As such, it is best to only make assignments outside the range/pool, and the GUI enforces this practice.
If assignments absolutely must be made inside the pool, and the risks involved are worth taking and want to do so anyway, the input validation check may be removed from the PHP file that drives the DHCP editor page. The details of this unsupported change are left out as an exercise for the reader.

DNS Server 입력
